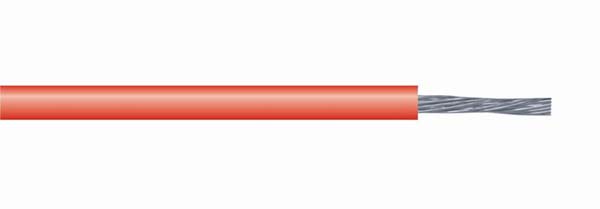

НВ, НВЭ, НВМ, НВМЭ, НП, НПЭ по ГОСТ 17515-72

Провода монтажные с пластмассовой изоляцией

НАЗНАЧЕНИЕ

 Провода монтажные предназначены для работы при номинальном переменном напряжении 600 и 1000 В частоты до 5000 Гц и постоянном напряжении 840 и 1400 В соответственно в цепях электрических устройств общепромышленного назначения.

 КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА

 – медная, луженая, многопроволочная для марок: НВ, НЭ, НП, НПЭ, в соответствии с ГОСТ 22483-77:

            класса 3 для сечений 0,75; 1,0; 1,5 мм²;

            класса 4 для сечений 0,12; 0,2; 1,0; 1,5 мм²;

            класса 5 для сечений 0,35; 0,5; 0,75 мм²;

– медная, многопроволочная для марок: НВМ и НВМЭ, в соответствии с ГОСТ 22483-77:

            класса 3 для сечений 0,75; 1,0; 1,5 мм²;

            класса 4 для сечений 0,12; 0,2; 0,35; 0,5 мм²;

ИЗОЛЯЦИЯ – поливинилхлоридный пластикат для марок: НВ, НЭ, НВМ, НВМЭ ; полиэтилен для марок: НП и НПЭ.  Расцветка изоляции выполняется сплошной или в виде полос. Для расцветки изоляции применяется семь цветов. Цвет изоляции  оговаривается при заказе.

ЭКРАН – в виде оплетка из медных, луженых  проволок для марок: НВЭ, НПЭ; в виде оплетка из медных   проволок для марки НВМЭ. Плотность оплетки не менее 70%.

КОЛИЧЕСТВО ЖИЛ – 1,2

СЕЧЕНИЕ ЖИЛ,  мм²:  0,12; 0,20; 0,35; 0,50; 0,75; 1,00; 1,5; 2,5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрическое сопротивление изоляции на 1 м длины не менее 1х10⁴ Мом.

Провода устойчивы к вибрационным и ударным  нагрузкам;  к воздействию бензина, минерального масла и плесневелых грибов.

Провода  не распространяют горение.

Диапазон рабочих температур: от -50°С до +105°С  для  НВ, НВЭ, НВМ, НВМЭ;  от -60°С до +85°С для НП, НПЭ.

Средний ресурс проводов с изоляцией из поливинилхлоридного пластиката: 1000 ч  – при температуре 105° С  или  6000 ч – при температуре 70°С, или 10000 ч  – при температуре 85° С.

Средний ресурс проводов с изоляцией из полиэтилена – 5000 ч про температуре 85° С .

Строительная  длина – неэкранированных проводов 50 м, допускается поставка длинами  не менее 10м в количестве 20%; экранированных проводов  20 м,  допускается поставка длинами не менее 5 м в количестве 20%.

Срок службы – 15 лет.
