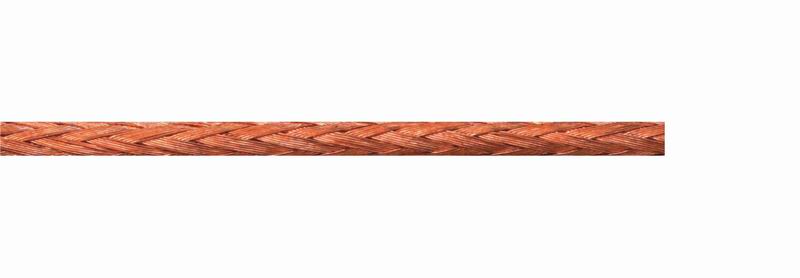

Провод медный плетеный гибкий для щеток электрических машин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПЩ – провод гибкий плетеный из медных проволок.
ПЩопл – провод медный гибкий плетеный в оплетке из медных проволок.
Номинальное сечение провода, мм²
Сердечник
Оплетка
Электриче-ское сопротивле-ние, Ом, не более
Допусти-мая токовая нагрузка, А
Расчет-ная масса провода, кг/км
Система скрутки, количество и диаметр проволоки в стренге, мм
Число пасм, количество и диаметр проволок в пасме, мм
ПЩ 4,0
(1+6)х5х30х0,071
-
6,0
38,0
38,0
ПЩ опл 4,0
(1+6)х30х0,13
16х6х0,13
6,0
38,0
38,25
ПЩ опл 6,0
(3+9)х30х0,13
16х6х0,13
4,2
50,0
57,18
ПЩ опл 8,0
(1+6+12)х28х0,13
16х6х0,13
2,9
60,0
78,88
ПЩ опл 10,0
(1+6+12)х34х0,13
16х6х0,13
2,4
75,0
93,13
ПЩ опл 12,5
(1+6+12)х43х0,13
16х7х0,13
1,9
85,0
117,04
ПЩ опл 16,0
(9+3)х3х30х0,13
16х7х0,13
1,4
100,0
151,34
Провода выдерживают не менее 100 перегибов на угол ±90°С при сгибании на ролике диаметром 20 мм для проводов сечением 4,0 мм², диаметром 200 мм для проводов сечением свыше 4,0 мм².
Провода стойки к вибрационным нагрузкам от 5 до 2500 Гц с ускорением 196 м/с², линейному ускорению до 490 м/с², многократным ударам с ускорением до 392 м/с² с длительностью импульсов 2-10 мкс.
Минимальная наработка проводов при нормальных климатических условиях 10000 часов.
Строительная длина не менее 50 м, допускается поставка длинами не менее 10 м в количестве не более 10% от общей длины партии.
